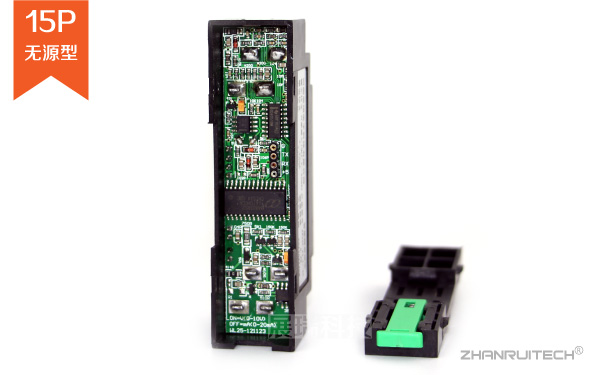

ZR-15無源信號隔離器概述：

      ZR-15無源信號隔離器為無源直流電流型信號隔離器，其輸入輸出信號均為直流電流信號，電路由輸入端獲取電源能量，把輸入信號變送到輸出端，電路設一路輸入一路輸出(單通道)，一路輸入兩路輸出(單通道)，兩路輸入兩路輸出(雙通道)；無源直流型輸入信號為直流電流信號（0~10mA.DC、0~20mADC、4~20mA.DC），電路由輸入信號端獲取電能，輸出為（0~10mA.DC、0~20mA.DC、4~20mA.DC）兩線制接口。

     無源直流信號隔離器無需外供電源即可將輸入電流信號按1：1隔離輸出相對應的電流信號，具有隔離電路的所有特性；ZR-15無源信號隔離器具有體積小，適合密集安裝，隔離性能高，性能穩定，輸入壓降極小等特點。

ZR-15無源信號隔離器（電流型）主要技術參數：

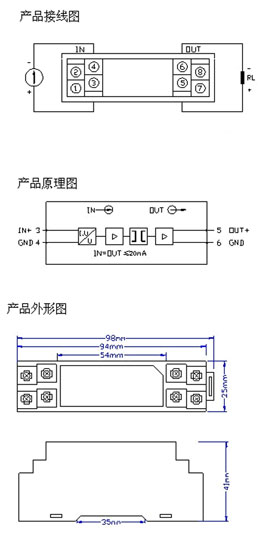

輸入范圍	0-10mA/0-20mA/4-20mA	接線圖/原理/外形尺寸
輸出范圍	0-10mA/0-20mA/4-20mA
輸入阻抗	電流型≤100歐
輸出負載電阻	0-300歐
精度	±0.2%FS
溫度系數	＜50PPM/℃
環境溫度	-10℃~60℃
絕緣電阻	≥100MΩ（500VDC）
絕緣強度	輸入輸出1500V AC/分鐘

ZR-15無源信號隔離器（電流型）安裝與使用：

環境溫度：-10~60℃；

環境濕度：0~85% RH；

外殼：耐高溫阻燃性工程塑料；

安裝形式：DIN導軌安裝，導軌尺寸為標準35mm；

儲存溫度：-25~85℃；

重量：120g；
