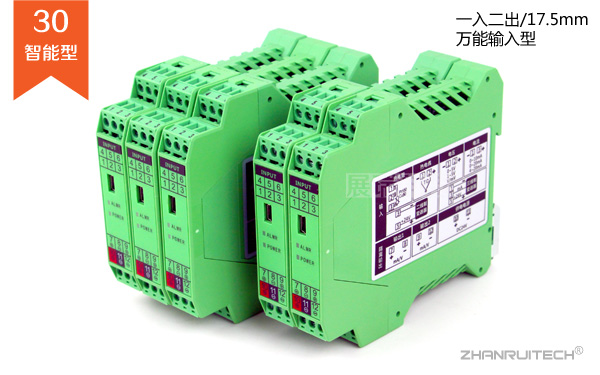

ZR-30一進一出/一入一出智能信號隔離器產品概述：

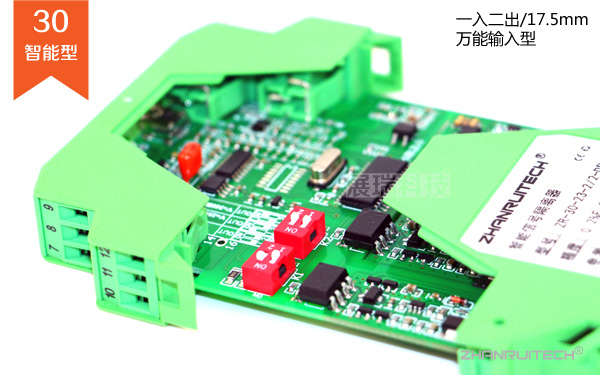

ZR-30系列一入二出智能信號隔離器內部電路與ZR-90系列相比,得到更好的優化,選用國際知名廠家芯片/電阻/電容等器件.內部功耗降低35%,精度提高50%,典型值達到0.1%FS.電源電路采用新型磁平面隔離變壓器,降低內部空間占用,解決高頻信號干擾.ZR-30一進二出智能信號隔離器同樣采用DIN35mm導軌安裝,厚度降低為17.5mm,相比ZR-90系列22.5mm厚,密集安裝時,位置橫向空間減少了22%.

ZR-30系列一入二出智能信號隔離器集溫度變送器,配電器,信號隔離器與一體,用戶可根據自行需要用PC8800專用手持編程器調節內部參數.本智能信號隔離器采用插拔端子接線,更方便可靠.PC8800手持編程器同樣適用于展瑞科技所有帶USB接口的智能信號隔離器,如ZR-20系列超薄智能信號隔離器.

ZR-30一進一出/一入一出智能信號隔離器產品參數：

通道數: 單通道輸入,隔離輸出雙路信號;
殼體材質:阻燃材質;
安裝方式:DIN35mm卡裝;

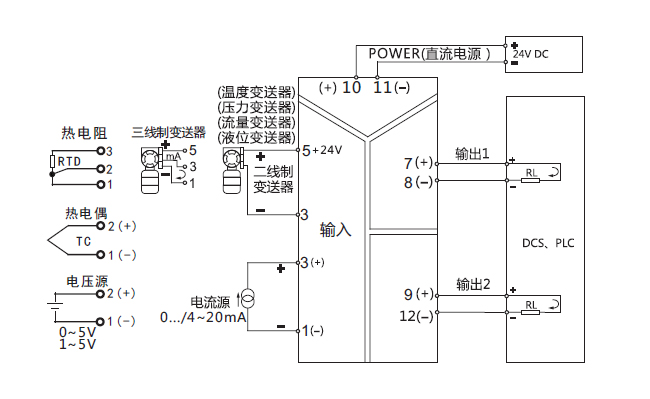

接線方式:CE認證10A 插拔端子接線;
供電方式:DC22-28v獨立供電;
隔離模式:光電隔離;
電源指示:綠色LED常亮;
報警指示:紅色LED閃爍;(輸入信號有誤/接線有誤.)

ZR-30一進一出/一入一出智能信號隔離器性能指標：

消耗電流	≤100mA / 24V供電,20mA輸出時
輸入	電流阻抗≤70 電壓阻抗≥500KΩ 電流激勵250μA
輸出	電流0-20mA, 4-20mA RL≤500Ω 電壓0-5V 1-5V RL≥350KΩ
輸出精度	0.2%F.S / 典型值0.1%F.S
電源保護	反向保護
絕緣強度	1500V AC/min (電源-輸入-輸出之間)
絕緣電阻	≥100MΩ / 500V直流電源.輸入.輸出與外殼之間
工作溫度	-10~60℃
相對濕度	RH≤80%
重量	約100g

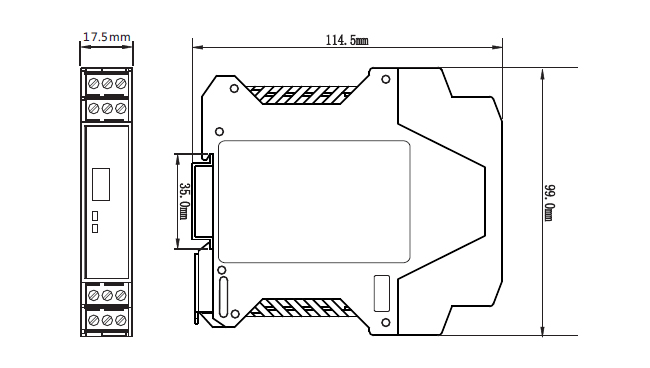

外形尺寸	114.59917.5mm 深高寬

ZR-30一進一出/一入一出智能信號隔離器產品選型：

儀表型號					功能說明
ZR-30	□	□/□	□	□	一入兩出
輸入信號	00~23				見附表
1# 輸出信號		1			0~10mA
		2			4~20mA
		3			0~20mA
		1V			0~5V
		2V			1~5V
		3V			0~10V
2# 輸出信號		1			0~10mA
		2			4~20mA
		3			0~20mA
		1V			0~5V
		2V			1~5V
		3V			0~10V
供電電源			D		24V.DC
供電電源			L		12V.DC
可選功能				P	帶24V配電輸出
