鎧裝熱電阻_pt100鎧裝熱電阻

鎧裝熱電阻,pt100鎧裝熱電阻概述：

   鎧裝鉑電阻外保護套管采用不銹鋼，內充滿高密度氧化物絕緣體，因此，它具有很強的抗污染性能和優良的機械強度，適合安裝在環境惡劣的場合。
 鎧裝鉑電阻可用于測量-200～500℃范圍內溫度，可直接用銅導線和二次儀表相連接使用。由于它具有良好的電輸出特性，可為顯示儀、記錄儀、調節器、掃描器、數據記錄儀以及計算機提供準確的溫度變化信號。

鎧裝熱電阻,pt100鎧裝熱電阻技術指標

◎ 量程規格

◎ 熱響應時間

熱電阻絕緣電阻

      常溫絕緣電阻值不小于100MΩ，試驗電壓為10～100VDC。

 隔爆熱電阻原理: -----------------------------------------------------

     隔爆熱電阻和裝配式熱電阻的結構、原理基本相同，所區別的是，隔爆產品的接線盒（外殼）在設計上采用防爆特殊的結構，接線盒用高強度鋁合金壓鑄而成，并具有足夠的內部空間、壁  厚和機械強度，橡膠密封圈的熱穩定性符合國家防爆標準。所以，當接線盒內部的爆炸性混合氣體發生爆炸時，其內壓不會破壞接線盒，而由此產生的熱能不能向外擴散—傳爆。
      由于產品采用上述防爆特殊結構，使產品完全符合使用在 d II BT4 至 d II CT6 防爆溫度組別區間范圍內，只要用戶嚴格遵守產品使用規則，產品就能達到可靠的防爆效果。
電氣設備的類別、級別和溫度組別說明：
      電氣設備分為二類：I 類——煤礦井下用電氣設備；II 類——工廠用電氣設備 ；
 防爆等級
 隔爆熱電阻的防爆等級呆板其適用于爆炸性氣體混合物最大安全間隙分為 A 、 B 、 C 三級。
 溫度組別
 隔爆熱帶內阻的溫度組別按其外露部分最高表面溫度分為 T1~T6 六組。
 隔爆熱電阻的種類和規格

鎧裝鉑熱電阻選型表

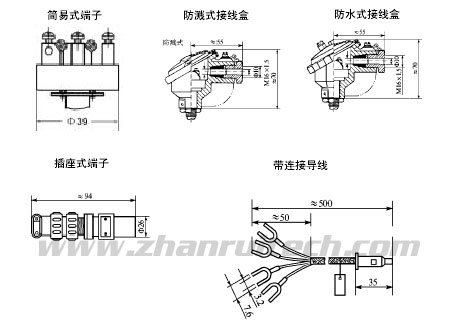

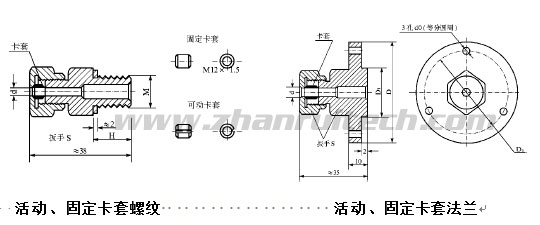

鎧裝鉑熱電阻接線與安裝固定形式：

鎧裝熱電阻,pt100鎧裝熱電阻□ 選型說明

◎ 選型原則

   1、根據測量溫度情況及精度選擇感溫元件精度。

   2、根據測量環境及感溫介質的理化特性選擇外保護管材料、接線盒形式、安裝固定形式。

   3、根據被測體的結構選擇熱電阻總長。

◎ 選型舉例

    ZR-WZPK－236 400表示單支鎧裝鉑電阻、固定卡套螺紋（螺紋為M16X1.5）、防水式接線盒、鎧裝熱電阻保護管外徑為6mm，熱電阻總長L＝400mm。
