小巧型壓力傳感器,小巧型壓力變送器產品概述：

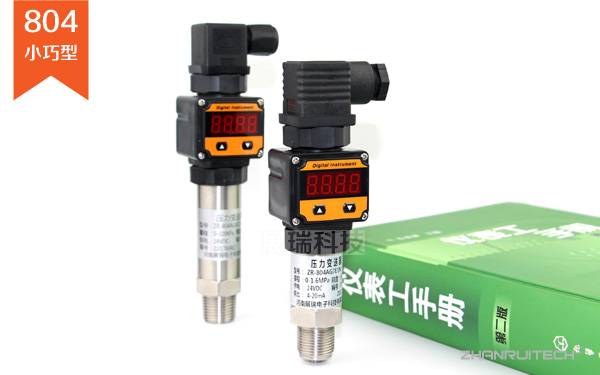

        展瑞科技ZR-804系列小巧型壓力變送器(小巧型壓力傳感器)，通常用在恒壓供水、液壓管道系統上，外觀成棒狀故也稱之為棒狀壓力變送器。ZR-804小巧型壓力變送器選用MICROSENSOR公司OEM訂制款擴散硅傳感器芯體，精度及各方面的綜合指標是很多其他類型傳感器無可比擬的。小小不銹鋼殼體內高集成化數字線路、傳感器芯體、阻尼墊片等部件，小巧美觀，占用空間少，通用性好，被廣泛應用于空調設備、恒壓供水、自動化控制、空壓機、制冷設備、水處理系統、液壓系統、工程機械、發酵罐過程檢測等。

        ZR-804小巧型壓力變送器(小巧型壓力傳感器)有多種過程接口方式（螺紋或法蘭），能夠最大程度的滿足客戶的需要，適用于與各種測量控制設備配套使用。ZR-804小巧型壓力變送器(小巧型壓力傳感器)結構精巧，安裝方便，不受空間限制，可以測量表壓、絕壓、負壓，測量范圍：-100Kpa~0~60Mpa。變送器采用24V.DC供電，輸出二線制4~20mA電流信號（三線制0~10V信號需訂制）。

小巧型壓力傳感器,小巧型壓力變送器工作原理：

        因ZR-804小巧型壓力變送器(小巧型壓力傳感器)的壓力敏感元件為擴散硅芯體，所心其原理為當變送器中的壓力芯體受壓時,使膜片產生微小的形變,膜片上的4個半導體電阻組成的惠斯通電橋,將壓阻效應實現了壓力轉換成電信號, 最后經V/A電壓電流轉換成與被測介質（液體）的壓力成線性對應關系的4-20mA標準電流信號輸出。

小巧型壓力傳感器,小巧型壓力變送器技術參數：

1. 測量介質：液體、氣體、蒸汽、油等與SUS304不銹鋼兼容的介質；
2. 測量范圍：表壓（G）0~60MPa
                      絕壓（A）0~40MPa
                      負壓（G）-100~0KPa
3. 精度等級：0.5%F.S(標配)，0.25%F.S（訂制）；
4. 長期穩定性：小于0.25%F.S/年；
5. 過載能力：量程的1.5~2 倍；
6. 補償溫度：-20℃～70℃；
7. 電源電壓：22-28VDC（標定電壓24VDC）；
8. 輸出信號：4～20mA(二/三線制)、0～10V(三線制)；
9. 顯示方式：LED/LCD數字顯示可選；
10. 校準：數字化軟件校準，一鍵零點重置；
11. 過程連接：M20×1.5，NPT1/2，G1/2 外螺紋（Φ3 內孔）或用戶注明；
12. 隔離膜片材料：316L不銹鋼；
13. 傳感器接口材料：1Cr18Ni9Ti；
14. 工作溫度：-20℃～80℃  [大于80℃請選耐高溫壓力傳感器]；
15. 電氣接頭：赫斯曼接頭（標配）、航插、直引線。

小巧型壓力傳感器,小巧型壓力變送器性能參數：

1. 集成化專用芯片，溫度特性好；
2. 具有反向極性和限流保護；
3. 激光調阻溫度補償；
4. 零點、量程可現場調節（帶表頭款）；
5. 范圍寬抗腐蝕，適于多種介質；
6. 過載及抗干擾能力強，性能穩定；
7. SUS304不銹鋼一體化結構，耐用；
8. 易操作、維護檢修方便；
9. 體積小、重量輕，可在狹窄位置安裝使用；

小巧型壓力傳感器,小巧型壓力變送器產品選型：

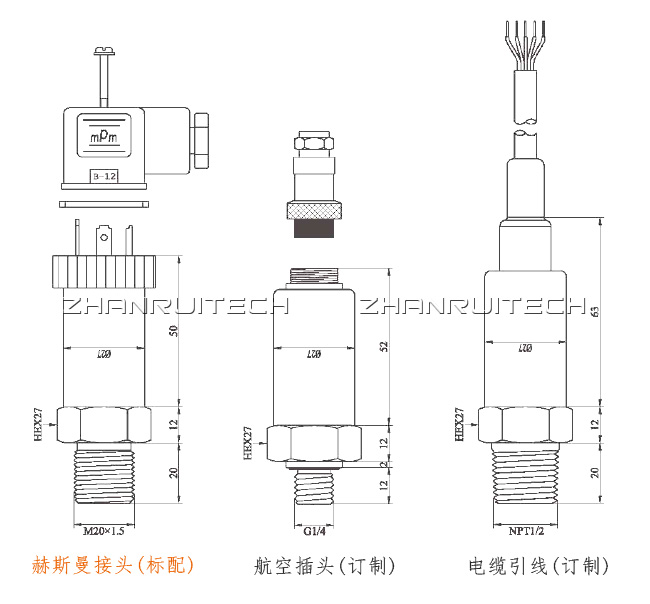

小巧型壓力傳感器,小巧型壓力變送器外形尺寸：

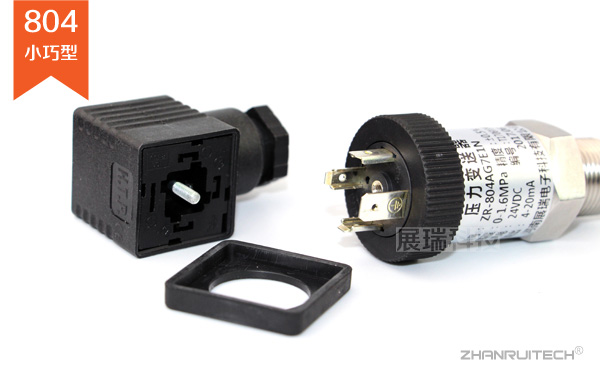

小巧型壓力傳感器,小巧型壓力變送器接線方式：
