雙通道,雙光柱數顯表_雙回路數字顯示控制儀概述

        智能雙通道,雙光柱數顯表是一款雙回路數字顯示控制儀，產品主要分為ZR- D823/S823/TD823/TS823/D923/D723/D423系列，有6種外觀尺可選，如：160*80、80*160、96*96、72*72、96*48、48*96。智能數字顯示控制儀采用國內外先進技術研發而成，數字抗干擾電路，微電腦處理器芯片，精密電阻/電容器件的加持，保證產品精準可靠的運行。雙回路數字顯示控制儀支持萬能信號輸入，內部參數全部開放，高亮LED數碼顯示，清晰直觀，功耗低，廣泛應用于工業自動化控制系統。

№1. 雙回路智能數字顯示控制儀主要用于壓力，溫度等信號的測量顯示與控制，實現自動化控制。
№2. 雙光柱智能數字顯示控制儀主要用于液位/物位的測量顯示與控制，相比雙回路智能數字顯示控制儀多了光柱顯示，光柱為0~100%的比例模擬顯示，清晰直觀。

雙通道,雙光柱數顯表_雙回路數字顯示控制儀技術參數

→供電電源：AC220v（線性電源） / DC24v(開關電源)；
→功 耗：≤6W；
→輸入信號：變送器、液位計、熱電阻、熱電偶、電流（mA）、電壓（mV）；
→輸出信號：模擬量（4-20mA）/ RS485通訊；
                      開關量--繼電器ON/OFF（帶回差）；
                      固態繼電器--SSR(固態繼電器) 6-24V/30mA(電壓不可調）；
→饋電輸出：雙路DC24v / 負載≤30mA；
→測量精度：±0.5%FS； 分辨率：±1字；
→測量范圍：-1999~9999字；
→顯示方式：雙LED數碼管/光柱顯示 ｜ -1999~9999字測量值顯示，設定值顯示；
→控制方式：四路繼電器報警輸出（帶回差/用戶可自由設定）；
→溫度補償：-10~50℃數字式溫度自動補償；
→參數設定：輕觸式按鍵數字設定，斷電永久保存；

雙通道,雙光柱數顯表_雙回路數字顯示控制儀選型表

雙通道,雙光柱數顯表_雙回路數字顯示控制儀接線圖

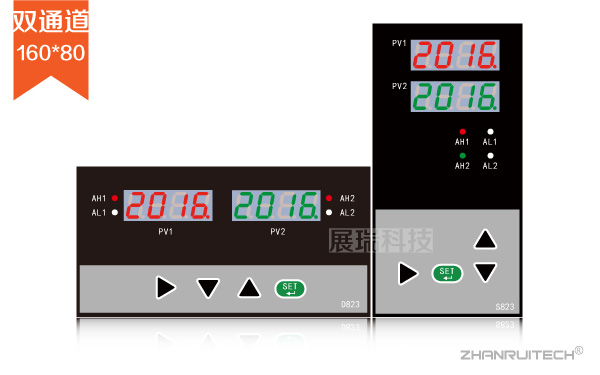

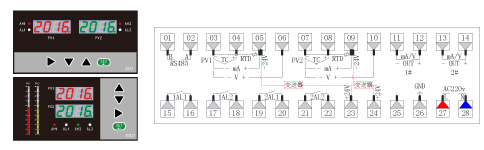

ZR-D823/TD823 外形尺寸：160*80mm 開孔尺寸：152*75mm

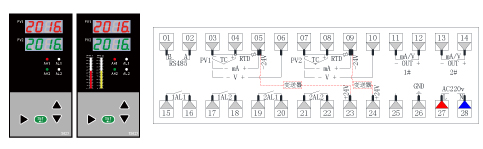

ZR-S823/TS823 外形尺寸：160*80mm 開孔尺寸：152*75mm

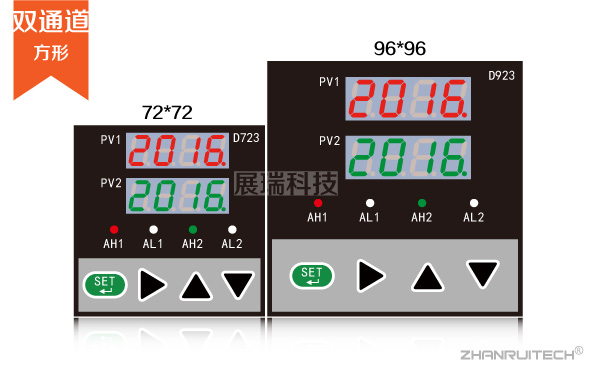

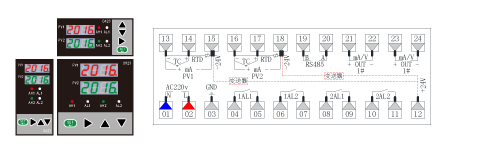

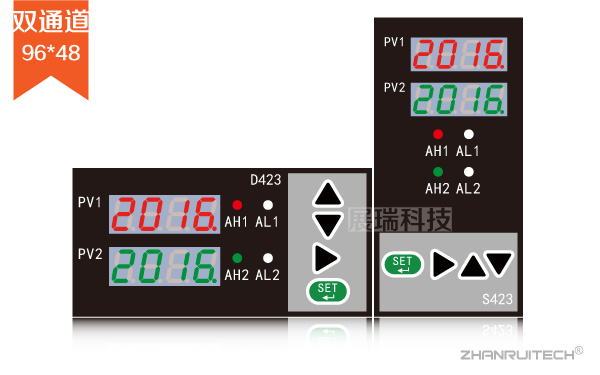

ZR-D923/D423 外形尺寸：160*80/96*48mm 開孔尺寸：152*75/92*44mm

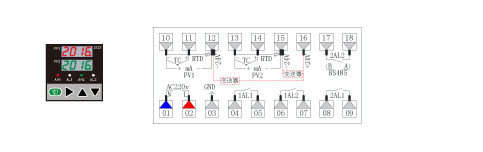

ZR-D723 外形尺寸：72*72mm 開孔尺寸：68*68mm
