壓力變送器如何控制氣動調節閥？

展瑞科技專注儀表10余載 服務客戶千萬家｜儀表咨詢熱線：0371-56708681

【文章摘要】壓力變送器在工業自動化控制中,經常用于現場壓力的監測與控制,如何通過壓力變送器反饋的信號調節氣動調節閥,請看小編給你總結的由展瑞科技壓力變送器工程師提供的方案;展瑞科技全國服務熱線:0371-56708681!

    現在工控行業氣動產品越來越少了，只有氣動調節閥還大量使用，氣動變送器和氣動測量儀表現在只有很少的一些在特殊情況比如高溫情況下才使用，而現在機會所有的控制器都是電信號的儀表了，大部分都是集成度很高的控制系統，這樣的情況下現場使用的氣動傳感器的信號是無法被控制系統所接受和處理的，這就需要一個轉換儀表，把現場的氣動標準信號在轉換為電信號，這個一般叫做壓力變送器，同樣控制室內輸出的控制電信號也要在現場通過一個儀表把其轉換為氣信號才能被氣動調節閥所接受，我們通常叫做電氣轉換器、電氣閥門定位器。

方法一：

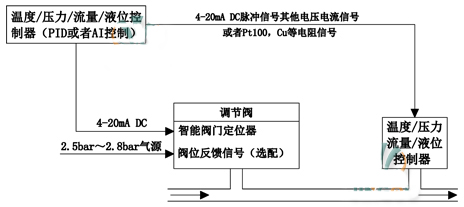

 比如你廠在一些高溫介質測量中曾經使用過氣動靶式流量計，其輸出的就是20—100KPa的氣動信號，這樣的信號在經過壓力變送器變成4—20mA的電流信號，然后傳送到控制室的DCS，其處理輸出的調節閥的4—20mA信號通過電纜傳輸?shù)浆F(xiàn)場氣動調節閥側，通過安裝在調節閥上的電氣轉換器活電氣閥門定位器轉換為氣動信號在控制氣動調節閥的動作。

方法二：

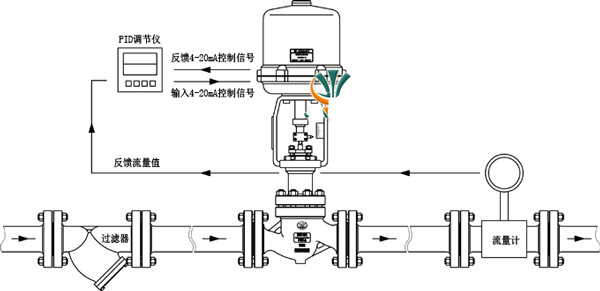

      通過PID調節器來調節。其實與電信號一樣，只是在調節閥的定位器那選用氣動定位器，把調節器輸出地控制信號（低壓力的kPa級別）轉換成能驅動閥門的高壓力信號（MPa級別)。

    河南鄭州展瑞科技專業生產壓力變送器，為您提供壓力變送器現場技術服務，服務熱線：0371-56708681！

編輯｜zhanruitech    來源｜展瑞科技    時間｜2016-3-4
